Thông tin chi tiết sản phẩm:
Thanh toán:
|
bahan: | Epoxy | Tỷ lệ pha trộn: | 2: 1 |
---|---|---|---|
Bảo dưỡng ban đầu: | 30 phút dưới 25 độ C | Màu sắc: | Xám hoặc đỏ |
Điểm nổi bật: | Hệ thống neo kết dính 420ml,Hệ thống neo kết dính bê tông C30,Neo hóa chất Epoxy dạng que chỉ |
Keo neo hóa học, vữa phun epoxy, keo cố định hóa chất,

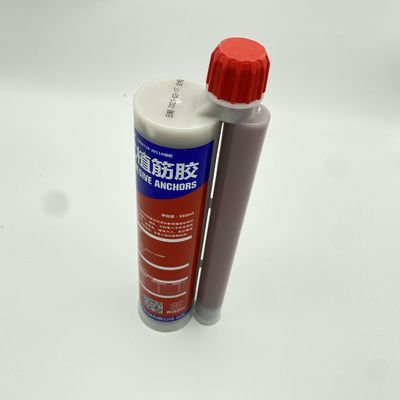

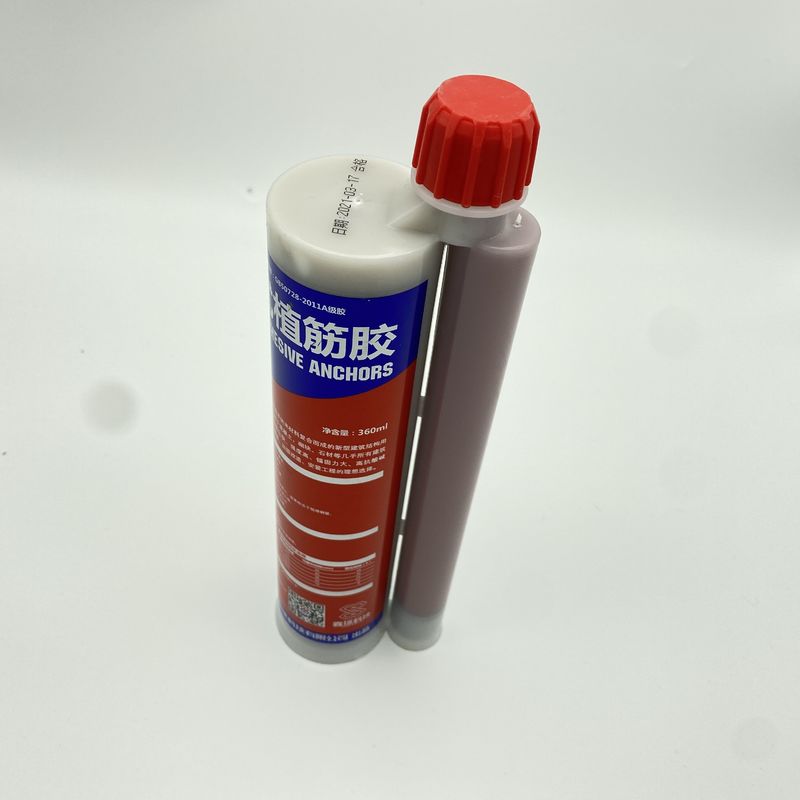

Hệ thống neo hóa chất dùng để neo và kết nối cốt thép trong bê tông.
Mục #: FixingChor142
Dung tích: 420ml
Vật liệu: Epoxy
Tỷ lệ trộn: 2: 1
Mô tả Sản phẩm:
Được sử dụng với vật liệu composite và nhựa epoxy biến tính, Keo phun XQ-IME là một hệ thống Styrene Free hai thành phần, được sử dụng như một vật liệu vữa neo không co ngót, có độ bền cao.Lợi thế của nó đối với việc trồng thanh thép đã được chứng minh bằng nhiều lời chứng.So với các chất kết dính khác, đây là loại keo dán neo thân thiện với môi trường, hiệu suất cao mới có độ bền liên kết mạnh và hiệu quả cao cũng như không gây kích ứng và ít mùi.
Các tính năng chính
Tính linh hoạt trong thiết kế được phép để duy trì hiệu suất tải ở nhiệt độ cao Tính linh hoạt của vị trí công việc có thể được chỉ định cho các điều kiện khô và ẩm ướt khi nhiệt độ làm việc trong khoảng từ -40 ° F (-40 ° C) đến 150 ° F (65 ° C)
Được công nhận theo AC308 để được sử dụng để phát triển thép cây và các điều khoản thiết kế chiều dài mối nối của ACI 318
Dễ dàng làm sạch lỗ, không cần bàn chải điện
Công thức chất kết dính gốc epoxy 2 thành phần, chất rắn cao, 1: 1
Khi trộn đúng cách, sẽ có màu xanh mòng két đồng nhất
Thích hợp để sử dụng trong điều kiện tải trọng tĩnh và địa chấn trong bê tông và khối xây bị nứt và không có rãnh
Thích hợp để sử dụng cho bê tông khô hoặc bão hòa nước
Sử dụng với thanh ren hoặc thép cây
Nhiệt độ lắp đặt bề mặt từ 50 ° F (4 ° C) đến 110 ° F (38 ° C)
Phạm vi nhiệt độ khi làm việc từ –40 ° F (–40 ° C) đến 150 ° F (65 ° C)
Để có kết quả tốt nhất, hãy bảo quản trong khoảng từ 45 ° F (7 ° C) đến 90 ° F (32 ° C)
Thời hạn sử dụng 24 tháng
Hợp chất hữu cơ dễ bay hơi (VOC) –3 g / L
Kỹ thuật Tham số:
1. Các thông số cơ bản
1) Bề ngoài
Phần A (chính): kem trắng
Phần B (chất làm cứng): kem đỏ / kem xám
2) Độ nhớt hỗn hợp: 18-22Pa.s
3) Mật độ cứng: 1,50 ± 0,10g / cm3
4) Tỷ lệ trộn (Tỷ lệ thể tích): 650ml (1: 1)
5) Thời gian sử dụng: 24 tháng
2 Hiệu suất chính
Dự án thử nghiệm | Tình trạng | Mục lục | ||
Hiệu suất gel(Theo Tiêu chuẩn Quốc gia Trung Quốc GB50728-2011) | ||||
Độ bền kéo đứt (MPa) | Dưới (23 ± 2) ℃, (50 ± 5)%RH, được kiểm tra bằng tốc độ tải 2mm / phút | ≥8,5 | ||
Độ bền uốn (MPa) |
≥50 (không có thiệt hại mảnh) |
|||
Cường độ nén (MPa) | ≥60 | |||
Khả năng liên kết (Theo Tiêu chuẩn Quốc gia Trung Quốc GB50728-2011) | ||||
Cường độ chịu kéo thép-thép (MPa) | (23 ±2)℃ (50 ± 5)%RH | ≥10 | ||
Cường độ liên kết của thanh thép có gân (hoặc vít) với bê tông trong điều kiện vẽ ràng buộc | (23 ± 2) ℃ (50 ± 5)%RH | C30, Ф25, L = 150mm | ≥11 | |
C60, Ф25, L = 150mm | ≥17 | |||
Thép-Thép T độ bền bong tróc (mm) | (23 ± 2) ℃, (50 ± 5)%RH | ≤25 | ||
Nội dung không thay đổi | (105 ± 2) ℃, (180 ± 5) phút | ≥99% | ||
Khả năng chống lão hóa với nhiệt độ và độ ẩm 90d | ||||
Tỷ lệ giảm độ bền kéo | Dưới nhiệt độ phòng bình thường | ≤12% | ||
(Theo Tiêu chuẩn Quốc gia Trung Quốc JGJ145-2013) | ||||
Độ bền kéo (sau khi hàn nhiệt độ cao) |
Thép Dia12 cấp II, bê tông C30 Đường kính lỗ 16mm, Chiều sâu: 150mm |
55,1N, 57,0N, 54,8N |
3 Dữ liệu kỹ thuật
Chất kết dính neo được sử dụng với thanh ren
Thanh chỉ Dia |
Bê tông C30 |
M10 | M12 | M16 | M20 | M24 |
Đường kính khoan (mm) | 12 | 14 | 18 | 24 | 28 | |
Chiều sâu (mm) | 90 | 110 | 145 | 180 | 220 | |
Lực kéo sát thương KN | Thép cấp 5,8 | 29 | 42,2 | 78,5 | 122,5 | 254,5 |
Thép lớp 8,8 / A4 SS | 36,8 | 52,9 | 94,1 | 147.0 | 211,7 | |
Lực cắt sát thương KN | Thép cấp 5,8 | 17.4 | 25.3 | 47.1 | 73,5 | 105,9 |
Thép lớp 8,8 | `27,8 | 40,5 | 75.3 | 117,6 | 169.4 | |
A4 SS | 24.4 | 35.4 | 65,9 | 102,9 | 105,9 | |
Lực kéo được thiết kế KN | 12.0 | 17.02 | 30,6 | 52.4 | 75,2 | |
Lực cắt được thiết kế KN | Thép cấp 5,8 | 12,2 | 17,6 | 32,9 | 51,5 | 74.1 |
Thép lớp 8,8 | 18,6 | 27.0 | 50,2 | 78.4 | 113.0 | |
A4 SS | 13.0 | 19.0 | 35.3 | 55,2 | 56,9 | |
Các lỗ cho mỗi | 54 | 25 | số 8 | 5 | 3 |
Khả năng chịu tải của neo thép vằn lên bê tông C30 (giá trị thiết kế KN)
Thép cây d (mm) | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 25 | 28 | 30 | 32 | |
Lỗ D (mm) | 14 | 16 | 18 | 22 | 25 | 28 | 30 | 32 | 36 | 38 | 40 | |
Chiều sâu trồng thanh (mm) | 100 | 19.8 | ||||||||||
120 | 23,8 | 27,6 | ||||||||||
140 | 27,7 | 32,2 | 36.3 | |||||||||
160 | 31,7 | 36,8 | 41,5 | 45.8 | ||||||||
180 | 41.4 | 46,6 | 51,6 | 55 | ||||||||
200 | 46.0 | 51,8 | 57.3 | 61.1 | 62.8 | |||||||
220 | 57.0 | 63.1 | 67,2 | 69.1 | 71,5 | |||||||
240 | 62,2 | 68,9 | 73.3 | 75.4 | 78 | 79,2 | ||||||
260 | 74,6 | 79,3 | 81,7 | 84,5 | 85,8 | 96.1 | ||||||
280 | 80.4 | 85.4 | 88.0 | 91.0 | 92.4 | 102,9 | 107.4 | |||||
300 | 91,5 | 94,2 | 97,5 | 99 | 109,8 | 114,6 | 115,8 | |||||
320 | 97,6 | 100,5 | 103,9 | 105,6 | 116,6 | 121,8 | 123 | |||||
340 | 103,7 | 106,8 | 110.4 | 112,2 | 123,5 | 128,9 | 130 | |||||
360 | 113.0 | 117.0 | 118,8 | 130.4 | 136.1 | 137,5 | ||||||
380 | 119.3 | 123,5 | 125.3 | 137,2 | 143.3 | 144,8 | ||||||
400 | 125,6 | 130 | 131,9 | 144.1 | 150.4 | 152 | ||||||
420 | 136,5 | 138,5 | 150,9 | 157,6 | 159,2 | |||||||
440 | 143 | 145.1 | 157,8 | 164,7 | 166,5 | |||||||
480 | 149,5 | 151,7 | 164,7 | 171,9 | 173,7 | |||||||
500 | 156 | 1583 | 171,5 | 179,1 | 181 | |||||||
550 | 164,9 | 188,7 | 197 | 199.1 | ||||||||
600 | 181.4 | 205,8 | 214,8 | 217,1 | ||||||||
650 | 197,9 | 223 | 232,7 | 235,2 | ||||||||
700 | 240,1 | 250,6 | 253,2 | |||||||||
750 | 257,3 | 268,5 | 271,5 | |||||||||
800 | 286.4 | 289,6 | ||||||||||
850 | 307,7 | |||||||||||
chiều dài neo (mm) | 147 | 149 | 178 | 210 | 250 | 300 | 351 | 446 | 538 | 592 | 666 | |
năng suất thép (mm) | 23,6 | 33,9 | 46,2 | 60.3 | 76,3 | 94,2 | 114 | 147,2 | 184,6 | 212.1 | 241,2 |
Độ bền kéo thực tế (KN)
Thép cây cấp II fy= 310 N / mm (thiết kế), fy= 310 N / mm (tiêu chuẩn)
Bê tông: C30
Thép cây d (mm) | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 25 | 28 | 32 | |
Lỗ D (mm) | 14 | 16 | 18 | 22 | 25 | 28 | 30 | 32 | 36 | 40 | |
Chiều sâu trồng thanh (mm) | 100 | 30.3 | |||||||||
120 | 36,7 | 38,5 | |||||||||
140 | 42,2 | 47,5 | 53.1 | ||||||||
160 | 58,8 | 62,7 | 68,9 | ||||||||
180 | 63,5 | 73.3 | 80,5 | 90.1 | |||||||
200 | 68,5 | 80,7 | 95,2 | 106,7 | 120,7 | ||||||
240 | 89,5 | 102.4 | 122,6 | 137,6 | 140,7 | ||||||
260 | 118,7 | 137,6 | 152.4 | 166,8 | 168,5 | ||||||
280 | 149,7 | 168,7 | 180,2 | 192,7 | 200,2 | ||||||
300 | 183,5 | 200,7 | 218,5 | 231,7 | |||||||
280 | 210,6 | 241,7 | 260,5 | 250,5 | |||||||
300 | 220,9 | 265,5 | 298,8 | 280,7 | |||||||
340 | 277,7 | 327,7 | 330,2 | ||||||||
380 | 285,6 | 356,7 | 370,7 | ||||||||
420 | 342,2 | ||||||||||
460 | 400,1 | ||||||||||
500 | 427,7 | ||||||||||
540 | 447,2 | ||||||||||
580 | 466,5 | ||||||||||
chiều sâu năng suất thép (mm) | 90 | 121 | 142 | 185 | 211 | 250 | 280 | 357 | 405 | 501 |
Phương pháp chế biến
1 Công cụ
2 Chú ý
Khoan: Theo dữ liệu kỹ thuật
Làm sạch: sử dụng bơm hoặc khí nén và bàn chải để làm sạch lỗ hoàn toàn.
Lắp ráp và Mũi tiêm: Gắn máy trộn tĩnh vào chai, đẩy ra một ít gel đã trộn chưa hoàn chỉnh ở phần phía trước, sau đó bơm từ dưới cùng của lỗ, để lấp đầy 1/2 đến 2/3 độ sâu của lỗ.
Trồng thanh: quay từ từ thanh hoặc vít vào lỗ, điều chỉnh lên xuống vài lần để gel trung bình, nhưng không chạm vào nó trong thời gian đông cứng.
Hay gâying và Bảo trì: Theo nhiệt độ của vật liệu cơ bản, hãy cho đủ thời gian để đông cứng và bắt đầu thực hiện lắp đặt cho đến khi cứng hoàn toàn.
Thời gian bảo dưỡng:
Hoạt động và thời gian cứng | |||||
Temperarure ℃ | -5 | 0 | 10 | 20 | ≥30 |
Thời gian hoạt động (phút) | 60 | 45 | 30 | 25 | 20 |
Thời gian cứng (h) | 72 | 48 | 24 | 12 | 6 |
Biểu đồ tiêu thụ (lỗ trên mỗi hộp mực)
Thanh neo dia. | M10 | M12 | M16 | M20 | M24 |
Đường kính khoan (mm) | 12 | 14 | 18 | 24 | 28 |
Chiều sâu (mm) | 90 | 110 | 145 | 180 | 220 |
Mỗi cách sử dụng | 8ml | 13ml | 28ml | 62ml | 103ml |
360ml | 45 | 27 | |||
390ml | 48 | 30 | 14 | 6 | 3 |
585ml | 73 | 45 | 20 | 9 | 5 |
650ml | 81 | 50 | 23 | 10 | 6 |
Bao bì:
Mục số | Trộn | Gói / Bộ tiêu chuẩn | Pcs / Ctn | Ctn Kích thước (cm) | Ctn / Pallet | Pallet / 20'FCL | Pallet / 40'FCL |
FixingChor 136 | 5: 1 | 360ml + 1mixer | 20 | 27x27x27 | 60 | 10 | 20 |
FixingChor 139 | 3: 1 | 390ml + 1mixer | 20 | 40x26x27 | 50 | 10 | 20 |
FixingChor 158 | 3: 1 | 585ml + 1mixer | 12 | 29x21,5x30 | 64 | 10 | 20 |
FixingChor 140 | 1: 1 | 400ml + 1mixer | 30 | 49 × 30 × 26 | 40 | 10 | 20 |
FixingChor 165 | 1: 1 | 650ml + 1mixer | 10 | 31,5 × 21 × 26 | 70 | 10 | 20 |
FixingChor 142 | 2: 1 | 420ml + 1mixer | 20 | 46x22x23 | 40 | 10 | 20 |
